上银直线导轨有哪些常用规格？

上银直线导轨常用规格概览

上银直线导轨作为工业机械中广泛应用的精密部件，具有负荷能力高、刚性强、精度高以及自动调心等优点。本文将详细介绍上银直线导轨的常用规格，帮助读者全面了解并选择适合其应用需求的导轨型号。

一、轨宽

轨宽是决定上银直线导轨负载大小的关键因素之一。常见的轨宽规格有15、20、25（部分厂商标注为23）、30（部分厂商标注为28）、35（部分厂商标注为34）、45、55（部分厂商标注为53）、65（部分厂商标注为63）。需要注意的是，不同厂商的命名和标注方式可能存在差异，但基本上涵盖了这些主要规格。

在微型滑轨（扁轨）方面，常见的规格有3、5、7、9、12、15，且每种规格都有相应的宽型规格，宽型规格的滑轨宽度是标准型的两倍。此外，对于15型滑轨，其安装孔为两列。用户在选择轨宽时，应根据实际负载需求进行选择。

二、长度

导轨的长度指的是其总长，而非有效行程。总长由有效行程、滑块间距（当使用两个以上滑块时）、滑块长度乘以滑块数量以及两端的安全行程组成。如果增加了防护罩，还需要加上两端防护罩的压缩长度。

不同厂商的导轨整支最大长度可能有所不同，但多数厂家整支长度最大为4000毫米（微轨一般为1000毫米），部分厂家可能最大长度为3000毫米。在需要对接使用的情况下，用户最好提供接口图纸。此外，导轨上的安装孔孔间距是固定的，用户在确定轨长时要注意位置，因为各品牌对端部尺寸的出货规定略有差异。

导轨的长度误差也是需要考虑的因素之一，一般品牌默认2000毫米以下误差为±1~2毫米，2000~4000毫米的误差为±2~3毫米。如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸，这可能会增加附加加工费。

三、滑块类型和数量

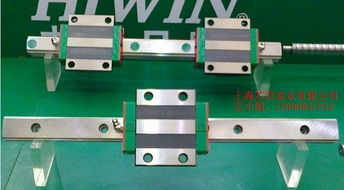

滑块是上银直线导轨的重要组成部分，常见的滑块类型有法兰型和方形。法兰型滑块高度较低，但宽度较大，安装孔为贯穿螺纹孔；方形滑块高度较高，但宽度较窄，安装孔为螺纹盲孔。滑块还有短型、标准型和加长型之分，主要区别在于滑块本体（金属部分）长度不同，安装孔的孔间距也可能不同。

滑块的数量应根据实际负载需求进行计算确定。一般原则是“少到可以承载，多到可以安装”。滑块类型和数量与滑轨宽度共同构成负载大小的三要素。

四、精度等级

上银直线导轨的精度等级是衡量其性能的重要指标之一。不同厂商的精度等级表示方式可能有所不同，有的以1、2、3、4、5表示精度从高到低，有的则相反。用户若质疑其精度，可以查阅样本。

精度是一个综合概念，包括滑块基准侧面相对同侧滑轨侧面的行走直线误差、组合高度误差、滑轨侧面至滑块基准侧面宽度误差、成对高度误差以及成对宽度误差。对于多数产业机械，普通级精度可以满足要求；对于数控机床等设备，H级精度较为常见；对于超精密机械，SP（超级精度）和UP（顶级精度）等级更为适合。

需要注意的是，后三个等级需要苛刻的安装和使用条件才能展示其性能。

五、常用系列及型号

上银直线导轨根据不同的应用需求和性能特点，分为多个系列，每个系列下又有多种型号可供选择。以下是一些常用的系列及型号：

1. HG系列

HG系列直线导轨为四列式单圆弧牙型接触直线导轨，具备高负荷、高刚性、高精度等特点。同时，该系列导轨还具备四方向等负载特色及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。常见型号有：HGR15-R1000-H、HGR20-R1000-H、HGR25-R1000-H、HGR30-R1000-H、HGR35-R1000-H、HGR45-R1000-H、HGR55-R1000-H、HGR65-R1000-H。

2. EG系列

EG系列直线导轨同样采用四列钢珠承受负荷设计，具备高刚性、高负荷特性。该系列导轨还具备四方向等负载特色及自动调心的功能，同时降低了组合高度并缩短了滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。常见型号有：EGR15-R1000-H、EGR20-R1000-H、EGR25-R1000-H、EGR30-R1000-H。

3. MGN系列

MGN系列直线导轨体积小、轻量化，特别适合小型化设备使用。该系列导轨采用哥德型四点接触设计，可承受各方向负荷，具备刚性强、精度高等特性。滑块、导轨材质提供不锈钢及合金钢两种选择，不锈钢材质具备防锈特性。常见型号有：MGN7-R1000-H-M、MGN9-R1000-H-M、MGN12-R1000-H-M、MGN15-R1000-H-M。此外，MGN系列还有加宽型MGW可供选择。

4. HGL系列

HGL系列直线导轨同样为四列式单圆弧牙型接触直线导轨，具备高负荷、高刚性、高精度等特点。该系列导轨分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异在于互换性型的滑块、导轨可单出互换使用，较为便利。但互换性型的组合精度无法达到非互换性型的超高精度。常见规格有HGL15~55（CA-HA），精度等级分为普通C、高H、精密P、超精密SP、超高精密级UP共五级。

六、其他参数

除了上述主要参数外，还有一些其他参数需要用户注意，如组合高度类型、预压等级等。

组合高度类型主要有高组装型和低组装型两种。高组装型的组合高度（滑轨的底面到滑块的顶面）较高，而低组装型较低，视规格大小差异在2~7毫米之间。这两种类型对导轨副其他参数影响不大，用户可以根据实际需求进行选择。需要注意的是，高组装型多数品牌现货供应，低组装型可能备货较少。

预压等级表示滑块和滑轨之间的间隙大小。预压等级高的表示间隙小或为负间隙，滑动阻力大；预压等级低的表示间隙大，滑动阻力小。用户应根据实际使用场合进行选择，大致原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。需要注意的是，预压等级与质量无关，与滑轨使用精度成正比，与使用寿命成反比。

七、总结

上银直线导轨作为工业机械中的重要部件，具有广泛的应用领域和市场需求。本文详细介绍了上银直线导轨的常用规格，包括轨宽、长度、滑块类型和数量、精度等级以及其他参数等。希望读者通过本文能够全面了解上银直线导轨的规格特点，并根据实际需求选择适合的导轨型号。
